مستندات Niam Engineering

راهنمای نصب و راه‌اندازی

آموزش گام‌به‌گام اضافه کردن افزونه‌ها به محیط نرم‌افزار، مدیریت لایسنس‌ها و رفع خطاهای متداول.

1

پیش‌نیازهای سیستم

برای اجرای روان و بدون تداخل افزونه‌ها در محیط طراحی، لطفاً موارد زیر را در سیستم خود بررسی کنید:

ویندوز ۱۰ یا ۱۱ نسخه ۶۴ بیتی الزامی است.
ETABS v20+ سازگاری با API نسخه‌های جدید.
.NET Framework 4.8 بستر اجرای رابط‌های کاربری.
اتصال اینترنت فقط برای ابزارهای نیازمند لایسنس.
2

ابزارهای رایگان و آزمایشی

افزونه‌های کاملاً رایگان

برخی از ابزارها جهت تسهیل کار همکاران به صورت کاملاً رایگان منتشر شده‌اند. این ابزارها هیچ مرحله فعال‌سازی ندارند و بلافاصله پس از دانلود قابل اجرا هستند.

نسخه‌های دمو (آزمایشی)

ابزارهای تجاری و پیشرفته‌تر، دارای یک بازه آزمایشی (Trial) رایگان می‌باشند. می‌توانید پیش از تهیه لایسنس، آن‌ها را روی مدل‌های خود تست کرده و از عملکردشان اطمینان حاصل کنید.

افزونه بلافاصله کد فعال‌سازی می‌خواهد؟

اگر پس از اجرای افزونه، به‌جای شروع دورهٔ آزمایشی پنجرهٔ فعال‌سازی باز شد، افزونه نتوانسته به سرور نیام متصل شود؛ معمولاً به این دلیل که دسترسی ایتبس به اینترنت در فایروال ویندوز بسته است. در این حالت دورهٔ آزمایشی را این‌طور فعال کنید:

  1. در پنجرهٔ فعال‌سازی افزونه، روی گزینهٔ «دریافت کد آزمایشی رایگان / کد آفلاین» بزنید. (کد دستگاه شما، Device ID، در پایین همین پنجره نمایش داده شده است.)
  2. صفحهٔ فعال‌سازی دستگاه در سایت باز می‌شود. اگر وارد سایت نشده‌اید، ابتدا ثبت‌نام کنید یا وارد سایت شوید.
  3. مطمئن شوید کد دستگاه شما در کادر «شناسه دستگاه» درج شده است (اگر خالی بود، آن را از پنجرهٔ افزونه کپی و در کادر وارد کنید)، سپس روی «شروع آزمایش رایگان» بزنید.
  4. کد فعال‌سازی آزمایشی شما ساخته و نمایش داده می‌شود. آن را کپی کنید، در پنجرهٔ فعال‌سازی افزونه وارد کنید و دکمهٔ Activate License را بزنید.
3

نحوه اجرای افزونه در ETABS

گام صفر: رفع مسدودیت فایل (بسیار مهم)

با توجه به اینکه فایل افزونه را از اینترنت دانلود کرده‌اید، سیستم‌عامل ویندوز برای حفظ امنیت جلوی اجرای فایل‌های .dll را می‌گیرد. برای جلوگیری از خطای Not Found مراحل زیر را انجام دهید:

۱
فایل را از حالت Zip خارج کنید.
۲
روی فایل dll. راست‌کلیک کرده و Properties را بزنید.
۳
در پایین تب General، تیک گزینه Unblock را فعال کرده و OK کنید.
۱

در محیط نرم‌افزار، از منوی بالا تب Tools را باز کرده و روی گزینه Add/Show Plugins کلیک کنید.

۲

در پنجره باز شده، مسیر فایل .dll افزونه‌ای که دانلود کرده‌اید را از طریق دکمه Browse مشخص کنید.

۳

روی دکمه Add کلیک کنید. از این پس، پلاگین به صورت دائمی در منوی Tools شما در دسترس خواهد بود.

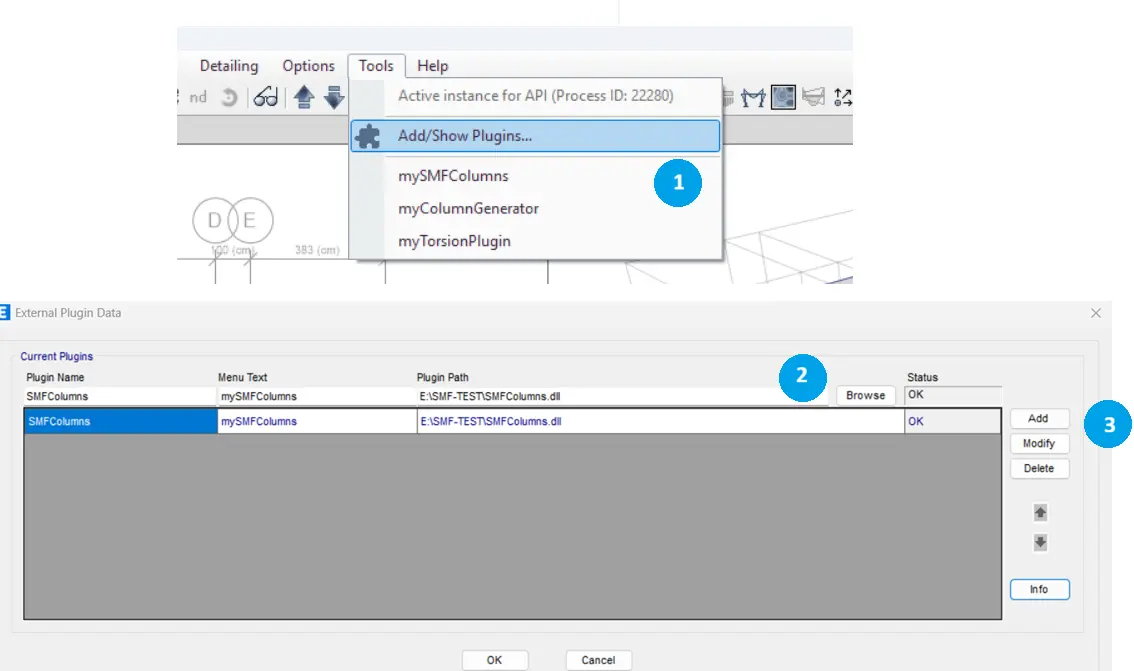

ETABS Interface
نمایی از منوی Add/Show Plugins در نرم افزار ایتبس
4

ثبت و فعال‌سازی لایسنس

قوانین لایسنس سخت‌افزاری (HWID)

هنگامی که برای اولین بار یک افزونه را اجرا می‌کنید، سیستم کد سخت‌افزاری یکتای شما را شناسایی می‌کند. با تهیه لایسنس از طریق سایت، این کد در سیستم ثبت می‌شود.

  • اتصال اولیه به اینترنت جهت تأیید الزامی است.
  • لایسنس تک‌کاربره بوده و به سخت‌افزار قفل می‌شود.
  • در صورت تغییر قطعات اصلی، با پشتیبانی تماس بگیرید.
  • استفاده همزمان در چند سیستم نیازمند لایسنس مجزا است.
5

خطایابی و مشکلات متداول

خطای LIC-301 (عدم تطابق سخت‌افزار)

این لایسنس برای یک سیستم دیگر ثبت شده است. اگر لپ‌تاپ یا قطعات سیستم خود را تغییر داده‌اید، با پشتیبانی تماس بگیرید.

خطای ارتباطی با سرور (LIC-501 / LIC-502)

پلاگین نمی‌تواند با سرور مرکزی ارتباط برقرار کند. لطفاً از اتصال اینترنت خود مطمئن شوید. همچنین بررسی کنید که آنتی‌ویروس یا فایروال سیستم شما، دسترسی نرم‌افزار ETABS به اینترنت را مسدود نکرده باشد.

خطاهای امنیتی (کدهای سری LIC-200)

این خطا در صورت دستکاری فایل‌های افزونه، ناهماهنگی زمان سیستم (تغییر ساعت ویندوز) و یا استفاده از پروکسی‌های ناپایدار رخ می‌دهد. لطفاً ساعت ویندوز خود را روی حالت اتوماتیک تنظیم کرده و در صورت نیاز، پلاگین را مجدداً از سایت دانلود و نصب کنید.
