پلاگین ستون ویژه بتنی

تحلیل، کنترل و طراحی هوشمند ستون‌های قاب خمشی ویژه (ACI 318)

افزونه SMF Column Analyzer یک ابزار تخصصی و پیشرفته برای مهندسین محاسب است که پیچیده‌ترین کنترل‌های آیین‌نامه‌ای مربوط به ستون‌های قاب خمشی ویژه (Special Moment Frames) را کاملاً خودکار می‌کند. بررسی دستی نسبت نیروی محوری، تعیین طول ناحیه بحرانی و محاسبه سطح مقطع آرماتورهای عرضی (خاموت و سنجاقی) برای ده‌ها ستون، همواره فرآیندی زمان‌بر و مستعد خطاست. این افزونه با خواندن مستقیم نتایج از مدل شما، تمامی این کنترل‌ها را در یک محیط گرافیکی و جدولی یکپارچه در کسری از ثانیه انجام می‌دهد.

قابلیت‌ها و ویژگی‌های کلیدی:

• گرافیک سه‌بعدی و مدیریت لایه‌ها (3D Viewport): بررسی بصری مدل با قابلیت روشن و خاموش کردن لایه‌های مختلف (تیر، ستون، دیوار و کف) و سیستم فیلتر طبقات (Story Filter) برای تمرکز دقیق روی یک تراز خاص.

• فیلتر هوشمند ستون‌های بحرانی (High Pressure Filter): محاسبه خودکار نسبت نیروی محوری به ظرفیت مقطع (Pressure Ratio). با فعال کردن گزینه High Pressure Only (P > 0.3)، افزونه فوراً ستون‌هایی که نیروی محوری بالایی دارند و نیازمند ضوابط سخت‌گیرانه‌تری هستند را با رنگ قرمز (HIGH PRESSURE) غربال می‌کند.

• محاسبات دقیق ناحیه بحرانی (Critical Zone Detailing): استخراج و محاسبه خودکار طول ناحیه بحرانی در دو انتهای ستون (l0) و پیشنهاد حداکثر فاصله مجاز خاموت‌ها در داخل ناحیه بحرانی (s Crit) و خارج از آن (s Other).

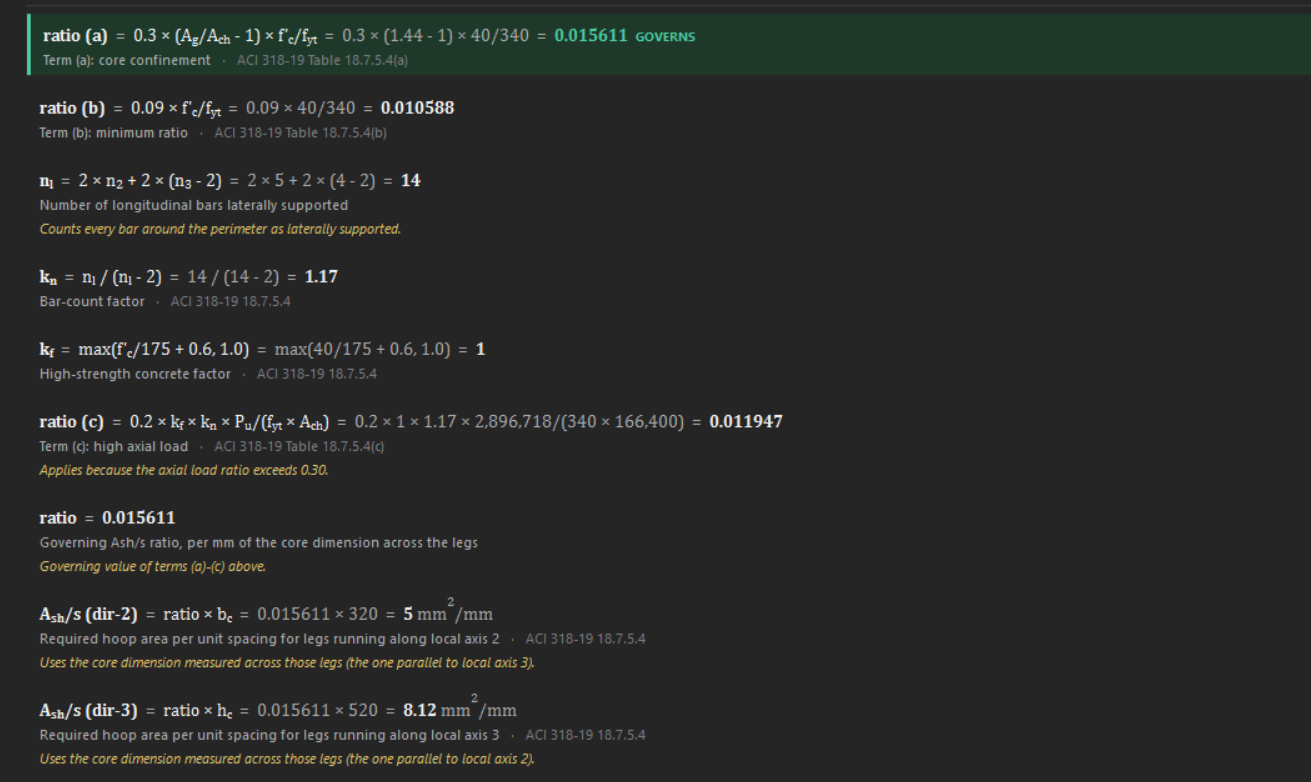

• کنترل آرماتور عرضی مورد نیاز (Ash/s): محاسبه خودکار مساحت آرماتورهای عرضی مورد نیاز در واحد طول برای هر دو امتداد اصلی مقطع (Ash/s Dir 2 و Ash/s Dir 3) جهت تامین شکل‌پذیری قاب خمشی ویژه.

• جدول اطلاعاتی تعاملی (Interactive DataGrid): نمایش تمامی پارامترهای طراحی (Pu، مقاطع، طبقه و وضعیت) در یک جدول یکپارچه با قابلیت جستجوی زنده (Live Search) برای پیدا کردن سریع ستون‌ها بر اساس نام یا لیبل.

"حذف کارهای تکراری، افزایش دقت و تسلط کامل بر ضوابط قاب خمشی ویژه؛ با ابزارهای تخصصی Niam Tools."
